Kontaktör Yardımcı Kontaklarının Kullanımı ve Uygulaması

Stajımın on yedinci haftasında öğrendiğim en önemli konulardan biri, kontaktör yardımcı kontaklarının nasıl kullanıldığı ve ne işe yaradığı oldu. Bu konuyu hem devre çizimi hem de pano üzerinde uygulamalı şekilde çalıştım.

Kontaktörler yalnızca ana güç devresini açıp kapamakla kalmaz, aynı zamanda kontrol devrelerinde kullanılan yardımcı kontaklar sayesinde birçok işlevi yerine getirebilir. Ustamla birlikte bu yardımcı kontakların mantığını ve bağlantı yöntemlerini inceledik.

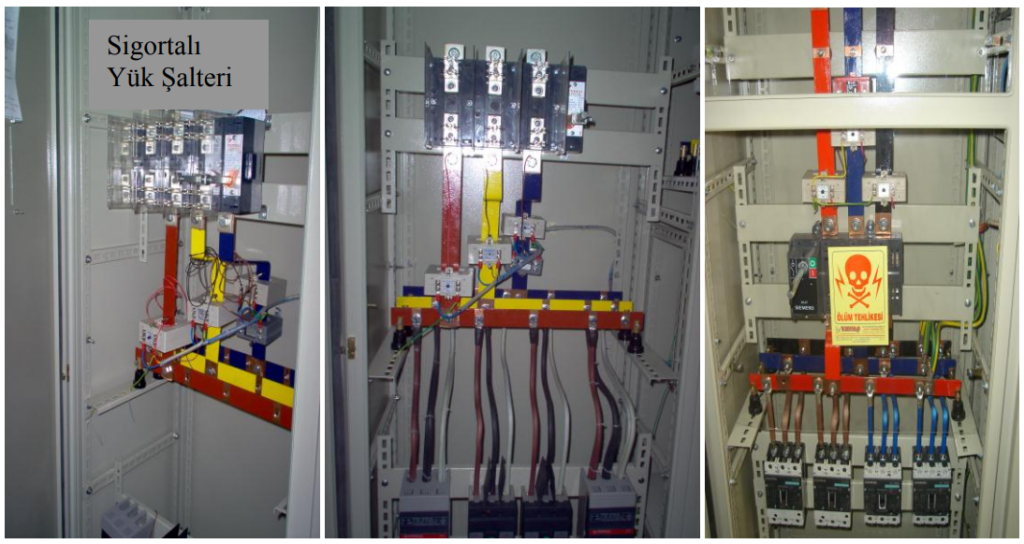

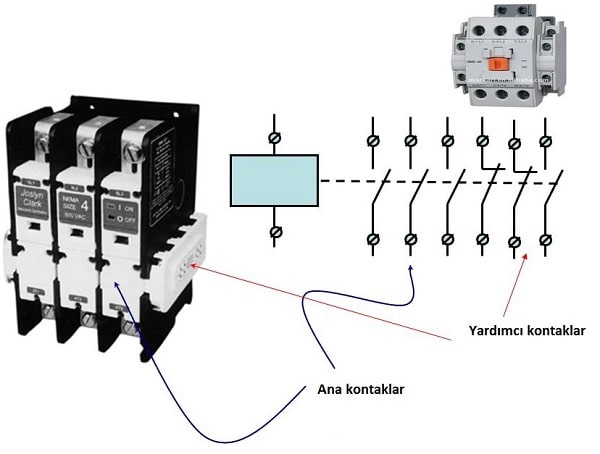

Yardımcı Kontak Türleri

NO (Normalde Açık): Enerji geldiğinde kapanır.
NC (Normalde Kapalı): Enerji geldiğinde açılır.

İlk olarak bir motoru start-stop buton ile kontrol ettiğimiz klasik bir devre üzerinde çalıştık. Start butonuna basınca motor çalışıyor, ancak elimizi çektiğimizde sistem kapanıyordu. Bunu engellemek için kontaktörün NO yardımcı kontağını start butonuna paralel bağladık. Bu bağlantıya kilitleme (yalancı kontak) devresi deniyor.

Uygulama Adımları

Kontaktörün 13-14 numaralı NO yardımcı kontağı belirlendi.
Start butonunun çıkış ucuna paralel şekilde bu kontak bağlandı.
Devreye enerji verildiğinde kontaktör çekti ve yardımcı kontağı da kapandı.
Start butonuna basılı tutmasak bile sistem çalışmaya devam etti.

Ayrıca ustamla birlikte gecikmeli durdurma</strong devresi oluşturduk. Bu defa NC (normalde kapalı) yardımcı kontağı kullandık. Kontaktör enerjilendiğinde bu kontağın açılmasıyla bir zaman rölesi tetiklendi ve sistem birkaç saniye sonra otomatik kapandı.

Bu uygulamada kablo bağlantılarını yaparken numaralandırma sistemini de kullandım. Yardımcı kontağa giden tüm kabloları etiketledim. Kablo kanallarını temiz bir şekilde kapattım. Bağlantı sonrası devreyi test ettiğimizde her şey düzgün çalışıyordu.

Öğrendiğim teknik bilgiler:

Yardımcı kontaklar, kontaktörün kontrol devresine akıl katar.
Otomasyon sistemlerinin temelini bu tür akıllı bağlantılar oluşturur.
Devre şeması okuma ve yardımcı kontağın doğru yerleştirilmesi çok önemlidir.

Ustamın dediği gibi; “Bir elektrik panosunu sadece çalıştırmak değil, onu akıllı hale getirmek önemli.” Bu sözle birlikte artık kontaktörleri sadece birer aç-kapa elemanı olarak değil, sistemi kontrol eden bir merkez gibi görmeye başladım.

Bu haftaki uygulama hem bağlantı hem de mantık açısından beni çok geliştirdi. Yardımcı kontakların ne kadar önemli olduğunu ve sistemin güvenli ve otomatik çalışmasını nasıl sağladığını bizzat deneyimlemiş oldum.
