Pano İçindeki Yardımcı Rölelerin Bağlantısı ve Görevi

Stajımın onuncu haftasında, pano içerisine yardımcı rölelerin bağlantısı ile ilgili bir uygulama yaptım. Röleler, bir devrenin başka bir devreyi kontrol etmesini sağlayan elemanlardır. Küçük akımlarla büyük akımları kontrol edebilmemize yardımcı olurlar.

İlk olarak ustam bana rölenin iç yapısını ve çalışma prensibini anlattı. Rölelerin içerisinde bir bobin ve bu bobine bağlı kontaklar yer alır. Bobine enerji verildiğinde kontaklar konum değiştirir ve devreyi açar ya da kapatır. Röle çeşitlerini (genel amaçlı, zaman rölesi, faz koruma rölesi vb.) inceledik ancak bugün temel bir yardımcı röle bağlantısı yapacaktım.

Bana 8 bacaklı bir yardımcı röle ve onun takılacağı röle yuvası verildi. Röle yuvası pano içine DIN rayına kolayca monte edildi. Önce rayı hazırladım, ardından yuvasını klik sesi duyulana kadar yerine oturttum.

Daha sonra rölenin bobin uçlarını belirledik (genellikle 13-14 veya A1-A2 olarak numaralandırılır). Röle bobinine 24V DC gerilim verilecekti. Bu bağlantı için uygun renk ve kesitte kablolar kullandım. Kontak uçları NO ve NC olarak ayrılıyordu. Bizim devremizde NO (normalde açık) kontak kullanıldı çünkü röle enerjilendiğinde bir lambayı devreye alacaktık.

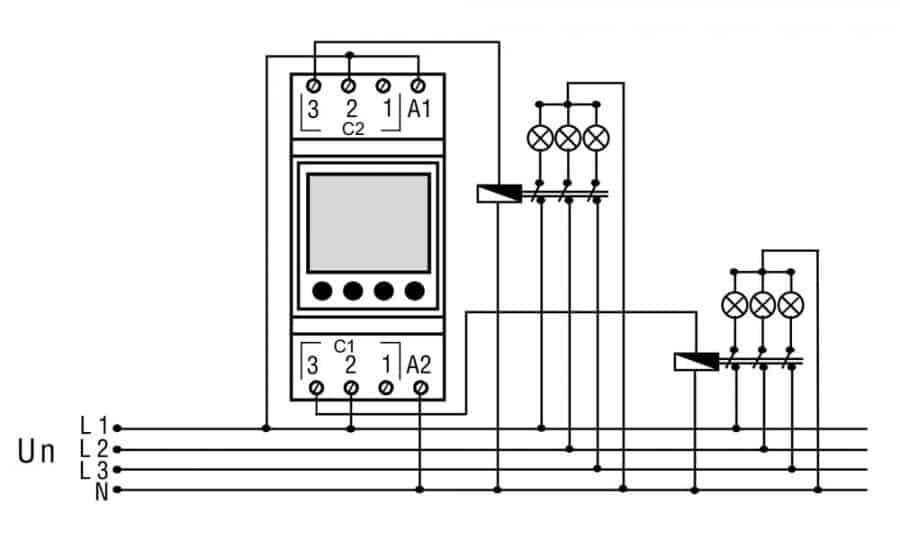

Bağlantılar şu şekilde yapıldı:

• 24V kontrol gerilimi röle bobin girişine bağlandı,
• Bobin çıkışı panonun topraklı geri dönüşüne bağlandı,
• Kontak uçlarından biri enerji kaynağına, diğeri lambaya bağlandı.

Bağlantılar tamamlandıktan sonra röleyi çalıştırmak için kısa süreliğine kontrol panosuna enerji verdik. Röle bobinine enerji gittiğinde klik sesiyle birlikte kontakların konum değiştirdiğini gözlemledim. Lambaya enerji ulaştı ve çalıştı.

Bu işlem sırasında öğrendiğim önemli detaylardan biri, rölelerin tek başına çalışmadığı, mutlaka bir sisteme bağlı olarak tetiklenmesi gerektiğiydi. Ayrıca röle kullanımı sayesinde kontrol akımı ve güç akımı birbirinden ayrılmış oluyor, bu da sistem güvenliği açısından çok önemli.

Uygulama sonrası tüm bağlantılar tekrar kontrol edildi, kablo uçları etiketlendi ve kanal içerisine düzgünce yerleştirildi. Rölenin görevini anlatan küçük bir etiket de panonun içine yapıştırıldı.

Bu hafta yaptığım uygulama bana sadece bir cihaz bağlamayı değil, kontrol mantığını da kavratmış oldu. Röleler sayesinde otomasyon sistemlerinin nasıl kurulduğunu daha iyi anlamaya başladım. Artık sadece bağlantı değil, bağlantının neden yapıldığını da sorguluyorum.
