Pano Fanı ve Termostat Montajı

Stajımın on dokuzuncu haftasında, elektrik panolarının içerisindeki <strongısı kontrol sistemlerinin kurulumu ile ilgili bir görev aldım. Özellikle yaz aylarında veya sürekli çalışan yüklerin olduğu panolarda ısınma problemleri yaşanabiliyor. Bu da ekipman ömrünü kısaltabiliyor. Bu yüzden pano fanı ve termostat montajı oldukça önemli bir konuydu.

Neden Fan ve Termostat Gerekli?

Elektrik panolarında yer alan kontaktörler, röleler ve özellikle kompanzasyon sistemlerindeki kondansatörler, çalışma esnasında ısı üretir. Eğer bu ısı dışarı atılmazsa, pano içinde sıcaklık artar ve bu da arızalara neden olabilir. Termostat sayesinde panonun iç sıcaklığı belli bir seviyeye ulaştığında fan otomatik olarak devreye girer.

Fan Montajı

İlk olarak ustamla birlikte panonun yan kapağında fan için uygun bir delik açtık. Kare şeklinde kesilen bu alanın kenarları törpülendi. Ardından fan montaj vidalarıyla panoya sabitlendi. Fanın üfleme yönü dışa doğru olacak şekilde yerleştirildi.

Fan 220V AC ile çalıştığı için enerji bağlantısı dikkatle yapıldı. Kablo uçları soyuldu, pabuçlandı ve fan üzerindeki klemenslere bağlandı. Ayrıca fanın kabloları pano içerisinde kanal içine yerleştirilerek düzenli bir görüntü sağlandı.

Termostat Montajı

Termostat, genellikle ray tipi modellerden seçildi. DIN rayına monte edilen termostatın üzerindeki sıcaklık ayar vidası 35°C’ye getirildi. Bu değer, çoğu pano içi sıcaklık kontrolü için idealmiş.

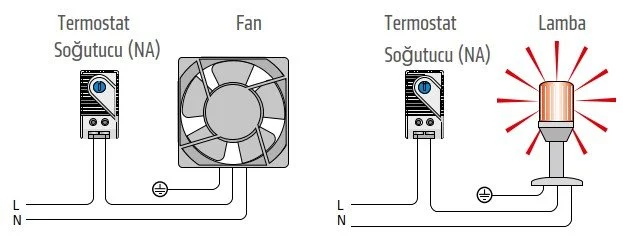

Termostatın çıkış kontağı, fanın besleme hattına seri bağlandı. Bu sayede termostat sıcaklık algılayarak belirlenen değere ulaştığında devreyi tamamlıyor ve fan çalışmaya başlıyordu. Test için pano içine saç kurutma makinesiyle sıcak hava tutuldu ve kısa sürede fan devreye girdi.

Güvenlik Detayları

• Fan bağlantısı yapılırken mutlaka pano enerjisi kesildi.
• Fan motorunun kablo izolasyonları kontrol edildi.
• Fanın üfleme yönü ve menfez temizliği gözden geçirildi.

Sonuç ve Gözlemler

Montaj tamamlandıktan sonra panonun kapağı kapatıldı ve fanın çalışması izlendi. Termostat düzgün çalışıyor ve ortam ısısına göre fanı açıp kapatıyordu. Bu işlem sayesinde pano içi sıcaklığın kontrol altına alınabileceğini ve cihazların ömrünün uzatılacağını sahada görmüş oldum.

Fanın çalıştığını sadece sesinden değil, üzerinde yer alan LED göstergeden de anladım. Bu görsel geri bildirimler sahada bakım yapan bir teknisyen için büyük kolaylık sağlıyormuş.

Bu uygulama bana sadece bir bağlantı değil, sistemsel düşünme becerisi kazandırdı. Artık bir panoyu sadece elektriksel olarak değil, ısı ve çevresel etkilere karşı da korumak gerektiğini çok net şekilde öğrenmiş oldum.
