Multimetre ile Devre Testi ve Ölçüm Teknikleri

Stajımın on üçüncü haftasında bana pano montajından sonra devre testi yapma ve multimetre kullanımı ile ilgili görevler verildi. Bu hafta öğrendiklerim, panonun çalışabilirliğini ve güvenliğini kontrol etmek açısından oldukça önemliydi.

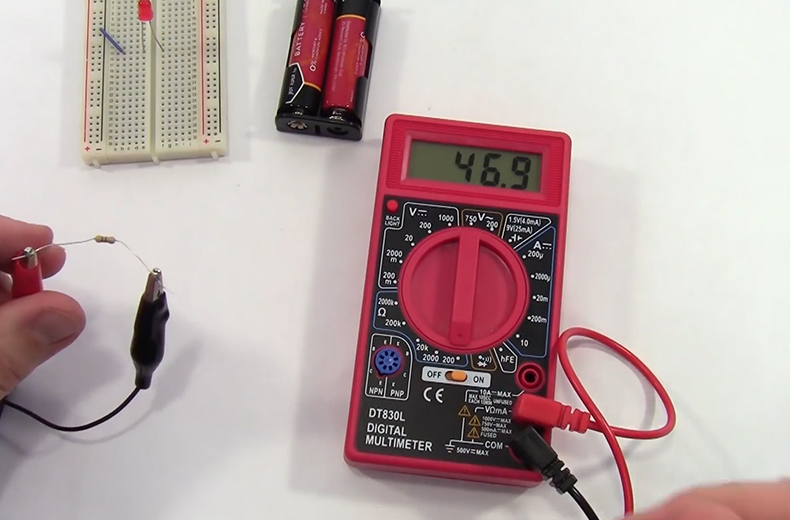

İlk olarak ustamdan multimetrenin temel işlevlerini dinledim. Multimetre ile aşağıdaki ölçümleri yapabileceğimizi öğrendim:

• AC ve DC gerilim (V)
• Akım (A) ölçümü
• Direnç (Ω) ölçümü
• Süreklilik testi (devre açık mı kapalı mı)
• Diyot testi ve bazen kapasitans ölçümleri

İlk uygulama olarak panodaki bir priz devresinin çıkış gerilimini ölçtüm. Multimetreyi AC volt ayarına getirdim, probları faz ve nötr uçlara dokundurarak ölçümü yaptım. Değer 228V gösteriyordu ve bu normaldi. Sonra aynı işlemi faz ve toprak, ardından nötr ve toprak uçları arasında da tekrarladım. Ölçümler sırasında multimetreyi dik tutmaya, prob uçlarını sabit basmaya dikkat ettim.

İkinci işlem olarak pano içinde süreklilik testi yaptım. Yeni bağlanan topraklama hattının bağlantı noktaları arasında kablo sürekliliği olup olmadığını kontrol ettim. Bu test sırasında multimetreyi bip (sesli) moda aldım ve uçları bağlantının iki ucuna değdirdim. Ses gelirse devre kapalı demektir; bu bizim için olumlu bir sonuçtu.

Daha sonra sigortadan kontaktöre giden hattın da süreklilik testi yapıldı. Burada kabloda kopukluk ya da yanlış bağlantı olup olmadığını kolayca tespit ettim. Eğer multimetreden ses gelmeseydi, kablonun yanlış bağlandığı veya arızalı olduğu anlaşılacaktı.

Bir diğer ölçüm uygulamasında röle bobinine gelen DC gerilimi kontrol ettim. Multimetreyi DC volt moduna aldım ve A1-A2 uçlarına probu bağladım. Rölenin 24V DC ile beslendiğini ve bu değerin düzgün geldiğini teyit ettim.

Ölçümler sırasında öğrendiğim en önemli şeylerden biri; her zaman önce multimetrenin ayarını doğru yapmak ve prob uçlarını dikkatli kullanmak. Yanlış ölçüm modu seçilirse ya cihaz yanar ya da hatalı sonuç alınabilir. Ayrıca canlı devrelere dokunurken eldiven takmak, izolasyonlu prob kullanmak ve tek elle çalışmak gibi güvenlik önlemleri de çok önemli.

Ölçüm sonrası pano üzerinde tüm test sonuçlarını küçük bir etiket ile kayıt altına aldım. Böylece ileride servis sırasında tekrar ölçüm yapılması gerekirse önceki değerlerle karşılaştırma yapılabilecek.

Bu haftaki staj deneyimim bana sadece ölçüm yapmayı değil, bir elektrik sistemini çalıştırmadan önce kontrol etmenin hayati önemini öğretti. Artık elimde multimetre olduğunda bir sistemin çalışıp çalışmadığını anlamam çok daha kolay.
